Suporte para o GPS Zumo 660 em Harley-Davidson alugadas

Estou me preparando para uma viagem "solo" nos Estados Unidos, utilizando uma Harley-Davidson alugada.
Em 2010, quando cruzei o país de New York a Los Angeles, eu participei de um grupo que teve a excelente organização da Harley Tours, de Curitiba, que planejou toda a viagem e nos deu apoio logístico e de navegação durante a viagem.

Desta vez, eu mesmo fiz o planejamento e vou utilizar meu GPS Zumo 660 para a navegação. O problema era como prendê-lo na motocicleta alugada. O suporte para motocicleta do Zumo 660 vem com o cabeamento para uma ligação direta no sistema elétrico, debaixo do banco. Claro que eu não posso fazer isto numa motocicleta alugada. Assim a solução é utilizar o suporte para automóveis, com a fonte de energia sendo provida pelo ponto existente (acendedor de cigarros) na Ultra Classic Electra Glide que usarei na viagem.

Depois de pensar bastante, decidi utilizar parte do suporte existente para motocicletas, com algumas adaptações. Os passos são os seguintes:
  • Primeiro temos que desprender a conexão elétrica à prova dágua, que faz parte do suporte e que não poderemos utilizar. Utilizaremos a placa provida da bola ajustável, que se prende ao guidão pelo braço ajustável.
  • Preparei uma base para o suporte do automóvel. Utilizei um perfil vazado de alumínio que usei na construção de um dos meus aeromodelos rádio-controlados. Mas pode ser qualquer chapa de alumínio com rigidez suficiente. Sugiro que tenha, no mínimo, 3 mm de espessura.
  • Foi feito um orifício no centro desta base, para acomodar a embocadura do suporte.

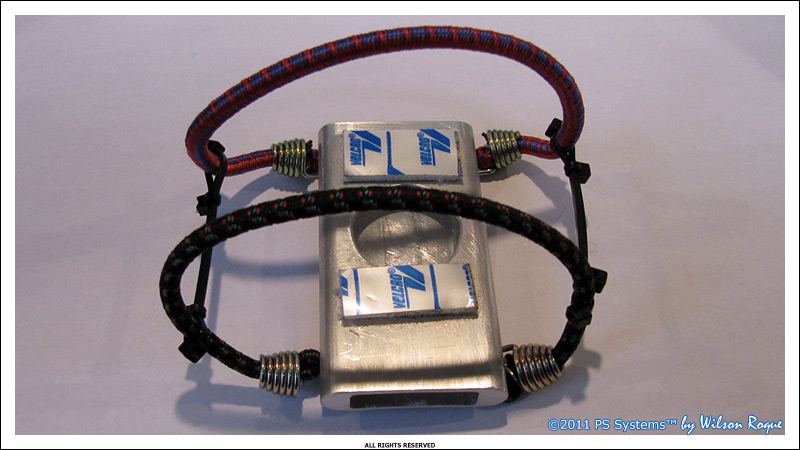

  • Utilizei velcros industriais de alta adesão para  prender o suporte de automóvel à base construída por mim. A 3M fabrica velcros com estas especificações.
  • Foram feitos furos na parte traseira para aparafusá-la na placa suporte.
  • Na dúvida de que o velcro seja suficiente para suportar toda a vibração, resolví fazer um reforço com cordas elásticas, que darão mais firmeza ao conjunto.
  • As cintas plásticas ajustáveis foram usadas para evitar que as cordas elásticas se desprendam do GPS durante o uso.
  • O suporte de automóvel do Zumo 660 não é impermeável. Portanto, em caso de chuva a solução é usar um Zip-Loc para proteger o conjunto. Ainda assim, dá para ver perfeitamente o mapa.
Conjunto protegido da chuva com Zip-Loc
Pintei a base de alumínio com tinta preta fosca e o novo suporte ficou pronto.

Vejam como ficou instalada na minha Ultra:


Fiz um "test-ride" hoje e funcionou muito bem.
